ndfeb ringmagnet

Konstruerade för applikationer som kräver optimerade magnetfältsgeometrier, ger våra NdFeB-ringmagneter effektiv magnetflödeshantering genom sin ringformade design. Dessa ringformade neodymmagneter är speciellt designade för motorer, sensorer, kodare och ljudutrustning där deras toroidformade konfiguration möjliggör kompakta magnetiska kretsdesigner och utrymmeseffektiv integration. Tillgänglig i olika kvaliteter från N35 till N52 och flera magnetiseringsmönster (axiellt, radiellt, multipol), varje NdFeB-ringmagnet är tillverkad med precisionsdimensionell kontroll, enhetlig magnetfältsfördelning och robusta skyddsbeläggningar lämpliga för krävande driftsmiljöer.

Skicka förfrågan

Produktbeskrivning

NdFeB ringmagneter | Högpresterande neodymringmagneter för motorer och sensorer

NdFeB-ringmagneter: Precisionskonstruerade neodym-ringmagneter för avancerade applikationer

Ytterdiameter (OD)

3 mm - 150 mm

Innerdiameter (ID)

1 mm - 120 mm

Tjocklek (höjd)

1 mm - 50 mm

Koncentrisitet

≤0,05 mm

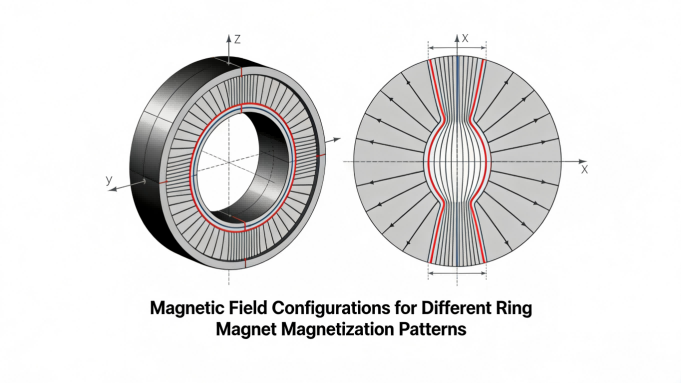

Magnetiseringsalternativ för ringmagneter

Axial magnetisering:Magnetiska poler på över- och undersidan (genom tjocklek). Idealisk för axialflödesmotorer, magnetiska kopplingar och hållarapplikationer där magnetfältet är vinkelrätt mot monteringsytan.

Radiell magnetisering:Magnetiska poler på de inre och yttre cylindriska ytorna. Föredraget för borstlösa likströmsmotorer, servomotorer och roterande givare där magnetfältet är parallellt med rotationsaxeln.

Multipol magnetisering:Flera nord-sydliga polpar runt omkretsen. Används i stegmotorer, precisionspositioneringssystem och kodarhjul som kräver exakt vinkelupplösning.

Tekniska fördelar med ringmagnetgeometri

Optimerad magnetkretsdesign

Den ringformiga geometrin hosNdFeB ringmagneterskapar naturligt fokuserade magnetfält med minimalt ströflöde, vilket gör dem idealiska för applikationer som kräver exakt fältkontroll. Den ihåliga mitten minskar materialanvändningen samtidigt som den effektiva magnetiska volymen bibehålls och möjliggör montering av axel eller komponent genom mitten. Denna design är särskilt fördelaktig i motortillämpningar där ringmagneten kan monteras direkt på rotoraxlarna, vilket skapar effektiva magnetfält för luftgap med minimala magnetiska kretsförluster.

Precision Dimensional Control

Tillverkning konsekventNdFeB ringmagneterkräver specialiserade verktyg och processkontroller för att bibehålla koncentricitet (vanligtvis ≤0,05 mm), parallella ytor och exakta inre/yttre diameterförhållanden. Vår CNC-styrda diamantslipnings- och skivningsutrustning upprätthåller dimensionella toleranser på ±0,02 mm på kritiska ytor, medan specialiserad fixtur under sintring förhindrar skevhet och bibehåller cirkulärhet. Den exakta geometrin säkerställer korrekt passning i sammansättningar och konsekvent magnetisk prestanda över hela produktionsbatcher.

Uniform beläggningsapplikation

Applicera skyddande beläggningar påNdFeB ringmagneterger unika utmaningar på grund av den komplexa geometrin med både inre och yttre ytor. Våra automatiserade galvaniseringslinjer använder specialdesignade fixturer och optimerad badomrörning för att säkerställa enhetlig Ni-Cu-Ni-beläggning (12-15 μm total tjocklek) på alla ytor, inklusive det inre hålet. För kritiska applikationer erbjuder vi förbättrade beläggningsalternativ inklusive epoxiförsegling av kanter för att förhindra korrosionsinitieringspunkter i det utmanande området med innerdiameter.

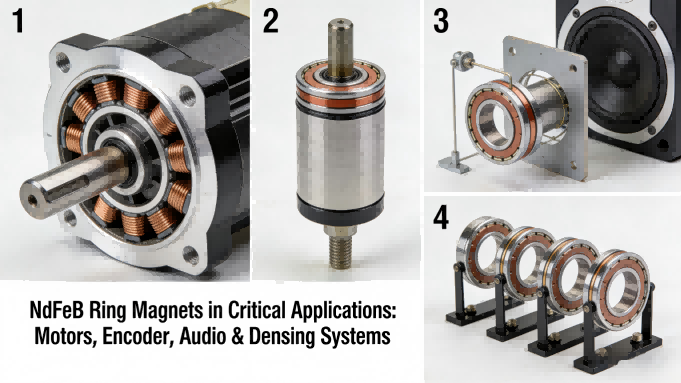

Primära applikationer för NdFeB-ringmagneter

Motorsystem

Borstlösa DC-motorer, servomotorer, stegmotorer, spindelmotorer och generatorrotorer som kräver kompakta, effektiva magnetkretsar.

Sensorer och kodare

Roterande omkodare, positionssensorer, hastighetssensorer och magnetiska system som kräver exakt vinkelmätning.

Ljudutrustning

Högtalare, mikrofoner, hörlurar och ljudgivare som använder ringmagnetgeometri för optimerade magnetfält.

Medicinsk utrustning

MRI-komponenter, kirurgiska instrument, diagnostisk utrustning och medicinska pumpar som kräver magnetiska precisionskomponenter.

Tekniska specifikationer: Standard NdFeB Ring Magnet Series

Följande tabell beskriver vårt standardsortiment avNdFeB ringmagnetermed gemensamma mått och specifikationer. Anpassade konfigurationer inklusive speciella dimensioner, kvaliteter, magnetiseringsmönster och beläggningar är tillgängliga för OEM-tillämpningar med lämpliga minsta beställningskvantiteter.

Seriekod	Mått (OD×ID×H) mm	Tillgängliga betyg	Magnetisering	Typisk Gauss (yta)	Dragkraft*	Primära applikationer
RR-10	10×5×3	N35, N38, N42	Axial	2 300-2 500 G	0,8 kg	Små sensorer, mikromotorer
RR-20	20×10×5	N38, N42, N45	Axial/Radial	2 400-2 600 G	2,5 kg	Kodare, små DC-motorer
RR-30	30×15×8	N40, N42, N45H	Radiell	2 500-2 700 G	6,5 kg	Servomotorer, ställdon
RR-50	50×25×10	N42H, N45SH, N48	Radiell/Multipol	2 600-2 800 G	15,0 kg	BLDC-motorer, industriella drivenheter
RR-80	80×40×15	N45SH, N48H, N50	Flerpolig	2 700-2 900 G	32,0 kg	Stora motorer, generatorer
Anpassade ringar	3-150 mm OD-intervall	N30-N55 alla serier	Alla mönster	2 200-3 000 G	Applikationsspecifik	Specialiserade applikationer

*Dragkraft uppmätt på stålplåt med direktkontakt. Den faktiska hållkraften varierar med matchande ytmaterial, finish och kontaktyta.

Kvalitetssäkring för ringmagnetapplikationer

Varje produktionssats av vårNdFeB ringmagnetergenomgår en omfattande kvalitetskontroll som är specifik för ringformiga geometrier. Vi utför koncentricitetsmätning med hjälp av koordinatmätmaskiner (CMM) med roterande bord, magnetfältskartläggning med specialiserade sondfixturer för ytor med innerdiameter och verifiering av beläggningstjocklek på flera punkter på både inner- och ytterdiametrar. Våra specialiserade testfixturer simulerar faktiska monteringsförhållanden för att verifiera magnetisk prestanda i representativa applikationer. Kompletta testcertifikat inkluderar dimensionsdata, magnetiska prestandaparametrar och beläggningsverifiering för full spårbarhet.

IATF 16949:2016 ISO 9001:2015 Concentricity Certifierad REACH & RoHS-kompatibel Full fältkartläggning Motorapplikation testad

Riktlinjer för montering och integration av ringmagneter

Korrekt installation avNdFeB ringmagneterär avgörande för optimal prestanda och säkerhet. Vi tillhandahåller detaljerade tekniska riktlinjer inklusive rekommenderade interferenspassningar (vanligtvis 0,02-0,05 mm i diameter), protokoll för limning för höghastighetsapplikationer och termiska expansionsöverväganden för metallhöljen. För flerpoliga magnetiserade ringar tillhandahåller vi orienteringsmärkning och exakta vinkeluppriktningsreferenser för att säkerställa korrekt infasning i motor- och kodarapplikationer. Vårt ingenjörsteam kan ge applikationsspecifika monteringsrekommendationer baserat på dina driftsförhållanden och prestandakrav.

Begär ringmagnetprover eller teknisk konsultation

Vårt ingenjörsteam är specialiserat på ringmagnetapplikationer och tillhandahåller omfattande teknisk support inklusive magnetisk kretsanalys, termisk prestandautvärdering och monteringsrekommendationer. Vi erbjuder gratis provNdFeB ringmagneterför utvärdering i din specifika applikation, komplett med testcertifikat och prestandadata. Kontakta oss med dina dimensionskrav, prestandaspecifikationer och applikationsdetaljer för ett omfattande tekniskt förslag och offert.

Begär ringmagnetkonsultation

Specialist på ringmagneter: +86-18226620303 (WhatsApp/WeChat) | E-post: zb25@magnets-world.com | Tekniskt svar inom 2 arbetstimmar för ringmagnetförfrågningar
