Skivmagneter, kännetecknade av sin platta cirkulära form med axiell magnetisering, är bland de mest mångsidiga permanentmagnetkonfigurationerna som används i modern industri. Deras enkla geometri motsäger den komplexa teknik som krävs för att producera dem med konsekventa magnetiska egenskaper, exakta dimensioner och pålitligt korrosionsskydd. Vår fabrik är dedikeraddiskmagnetproduktionslinjer kombinerar avancerad materialbearbetning med precisionsbearbetning för att leverera komponenter som utmärker sig i applikationer som sträcker sig från miniatyrsensorer till industriella magnetiska sammansättningar.
Produkter
Diskmagneter
Vår fabrik är specialiserad på tillverkning av högprecisionsdiskmagneter för olika industriella tillämpningar som kräver platta, cirkulära magnetiska komponenter. Med 30 års expertis inom magnetproduktion erbjuder vi skivmagneter i olika diametrar (från 1 mm till 150 mm), tjocklekar och magnetiska material inklusive NdFeB, SmCo, Ferrite och Alnico. Varje skivmagnet genomgår rigorös kvalitetskontroll för att säkerställa exakta dimensioner, konsekventa magnetiska egenskaper och hållbara skyddsbeläggningar för pålitlig prestanda.
Skicka förfrågan
Produktbeskrivning
Oavsett om du behöver tunnadiskmagneterför utrymmesbegränsade konstruktioner eller tjockare varianter för maximal magnetisk kraft, säkerställer vår vertikala tillverkningsintegrering kvalitet i varje steg. Från val av råmaterial (med användning av ≥99,5 % ren neodym för NdFeB-kvaliteter) till slutinspektion har vi strikt kontroll över hela processen, vilket resulterar idiskmagnetersom fungerar förutsägbart i dina applikationer.
Viktiga fördelar med vår tillverkning av diskmagneter
Precisionskontroll av tjocklek
Fördiskmagneter, tjocklek är ofta den mest kritiska dimensionen som påverkar både magnetisk prestanda och monteringspassning. Vår dubbelsidiga slipteknik uppnår tjocklekstoleranser så snäva som ±0,01 mm, med parallellitet bibehållen inom 0,02 mm över hela ytan. Denna precision säkerställer enhetlig magnetfältsfördelning och förhindrar monteringsproblem i staplade eller tätt monterade applikationer.

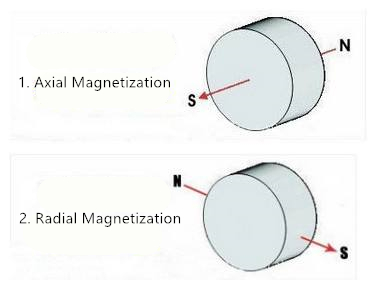

Optimerad axiell magnetisering

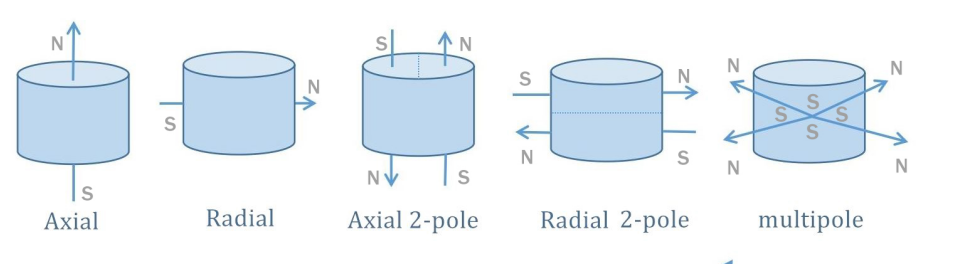

Magnetiseringsriktningen är avgörande fördiskmagneter. Våra helautomatiska magnetiseringssystem applicerar kraftfulla pulsade fält (upp till 5T) längs den axiella riktningen, vilket säkerställer fullständig mättnad och konsekvent polaritetsinriktning. För flerpoligdiskmagneter, använder vi specialiserade fixturer för att skapa exakta radiella eller anpassade magnetiseringsmönster med skarpa övergångar mellan polerna.
Förbättrat kantskydd
Skivmagneter är särskilt känsliga för flisbildning i kanterna under hantering och montering. Vår egenutvecklade kantradieprocess skapar små fasar (0,1-0,3 mm) som avsevärt minskar denna risk utan att kompromissa med magnetisk prestanda. I kombination med vår enhetliga Ni-Cu-Ni galvanisering som helt täcker kanter, resulterar detta i mer hållbarhetdiskmagnetermed längre livslängd.
Diskmagnettyper och applikationer

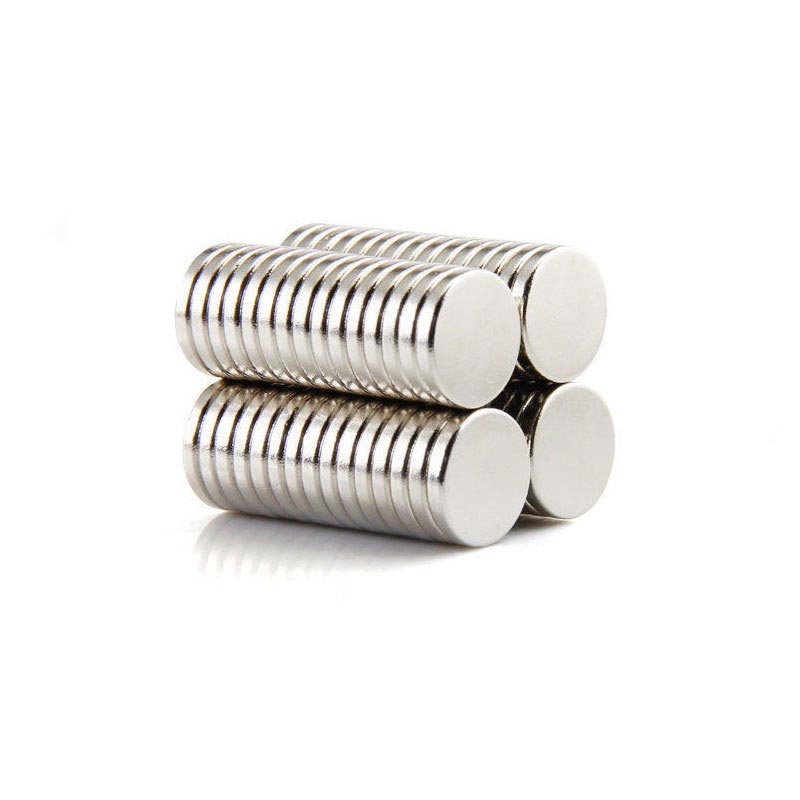

Tunna diskmagneter
Tjocklek:0,5 mm - 3 mm
Applikationer:Sensorer, reed switchar, magnetiska pulsgivare, tunn hemelektronik
Nyckelfunktion:Utrymmesbesparande design med tillräckligt magnetfält för detektionstillämpningar
Standard diskmagneter
Tjocklek:3 mm - 10 mm
Applikationer:Motorrotorer, magnethållare, separatorer, allmän industriell användning
Nyckelfunktion:Optimal balans mellan magnetisk styrka och mekanisk stabilitet
Tjocka diskmagneter
Tjocklek:10 mm - 50 mm
Applikationer:Kopplingar med högt vridmoment, kraftiga lyft, magnetchuckar
Nyckelfunktion:Maximal magnetisk kraft för krävande mekaniska applikationer
Standard diskmagnetspecifikationer (NdFeB N45)
Tabellen nedan visar standardstorlekar och ungefärliga hållkrafter för vår sintrade NdFeBdiskmagnetermed Ni-Cu-Ni-beläggning. Anpassade storlekar, kvaliteter (N35 till N52) och beläggningar (Zn, Epoxi, Au, etc.) finns tillgängliga på begäran. Dragkraften mäts på en 10 mm tjock stålplåt.
| Diameter (mm) | Tjocklek (mm) | Kvalitet | Ca. Vikt (g) | Typisk dragkraft (kg) |
|---|---|---|---|---|
| 6.0 | 2.0 | N45 | 0.44 | 1,2 kg |
| 10.0 | 3.0 | N45 | 1.75 | 3,5 kg |
| 15.0 | 5.0 | N45 | 6.2 | 8,5 kg |
| 20.0 | 10.0 | N45 | 24.8 | 22 kg |
| 30.0 | 10.0 | N45 | 55.8 | 45 kg |
| Beställnings | 0,5 - 50 | Alla | Beräknad | Simulerad |
Viktigt hanteringsövervägande
Diskmagnetermed stora diameter-till-tjocklek-förhållanden (tunna skivor) är mer känsliga för sprickbildning under mekanisk påfrestning. Vi rekommenderar att du använder icke-järnbaserade verktyg för att hantera och undvika direkt magnet-till-magnet-kontakt för större diametrar. Våra skyddsförpackningar (enskilda plastbehållare i avdelade lådor) är speciellt utformade för att förhindra skador under frakt.
Primära applikationer för diskmagneter
Den platta, symmetriska designen avdiskmagnetergör dem idealiska för många applikationer inom olika branscher. Deras förutsägbara magnetfält och enkla integration bidrar till deras utbredda användning.
- Borstlösa DC-motorer:Monterad på rotorer för effektiv, underhållsfri drift i fordons-, industri- och konsumenttillämpningar.
- Magnetiska sensorer och omkopplare:Används i system för positionsavkänning, hastighetsdetektering och närhetsväxling.
- Magnetisk hållning och fixering:För verktygshållare, jiggar, fixturer, magnetiska förslutningar och säkring av komponenter under bearbetning.
- Akustiska enheter:Högtalare, hörlurar och mikrofoner där skivmagneter ger det nödvändiga magnetfältet för ljudöverföring.
- Medicinsk utrustning:MRT-komponenter, läkemedelstillförselsystem, kirurgiska instrument och diagnostiska enheter.
- Magnetisk separation:Arrangerad i galler eller plattor för att avlägsna järnhaltiga föroreningar från vätskor och pulver.
- Konsumentelektronik:Vibrationsmotorer för smartphones, kameraautofokusmekanismer, magnetiska laddningskontakter och smarta hemenheter.
- Förnybar energi:Vindkraftverk och andra system för omvandling av ren energi.
Kvalitetscertifieringar och standarder
Våra tillverkningsprocesser och kvalitetsledningssystem är certifierade enligt internationella standarder, vilket säkerställer vårdiskmagneteruppfylla de stränga kraven på globala marknader inklusive fordons-, medicin-, flyg- och hemelektronikindustrin.
IATF 16949:2016 ISO 9001:2015 ISO 14001:2015 REACH & RoHS SGS-certifierad CP65 / EN71
Varje sats avdiskmagnetergenomgår omfattande tester inklusive dimensionsverifiering (med optiska projektorer och CMM), magnetisk egenskapstestning (hysteresgraf), beläggningstjockleksmätning (röntgen), vidhäftningstest (tejptest enligt ASTM D3359) och miljösimulering (saltspraytestning enligt ASTM B117). Materialcertifieringar och testrapporter finns tillgängliga för alla produktionsorder.
Begär dina diskmagnetprover och offert
Gratis teknisk support för anpassade applikationer
Skicka in dina krav för diskmagnet (material, kvalitet, diameter, tjocklek, kvantitet, beläggning och magnetisering) för en detaljerad offert. Vårt ingenjörsteam kan ge teknisk hjälp med magnetkretsdesign, materialval och applikationsoptimering.
Kontakta vårt tekniska säljteam:
WhatsApp/WeChat/Tel: +86-18133696123 | E-post: zb12@magnets-world.com
Svarstid: Normalt inom 2-4 arbetstimmar. Exportförpackning och fullständig dokumentation ingår i alla internationella försändelser.
